皆さん、こんにちは。埼玉県さいたま市で、オール電化や省エネ対策、リフォームなど電気工事一式を手掛けている石田電気工事です。
コンベアやAGVなどの自動化・省人化設備を導入しようとしたとき、「機器メーカーとの打ち合わせは進んでいるのに、電気工事の段取りが後回しになっている」という状況は珍しくありません。しかし、電気容量の確認や配線計画を後回しにすると、工期遅延や予算超過、稼働後トラブルに繋がる恐れがあります。
この記事では、マテハン設備の導入・更新を検討している工場・物流倉庫の担当者向けに、マテハンの基礎知識や電気容量問題の本質、コストを最適化しながら進める計画の要点について解説します。

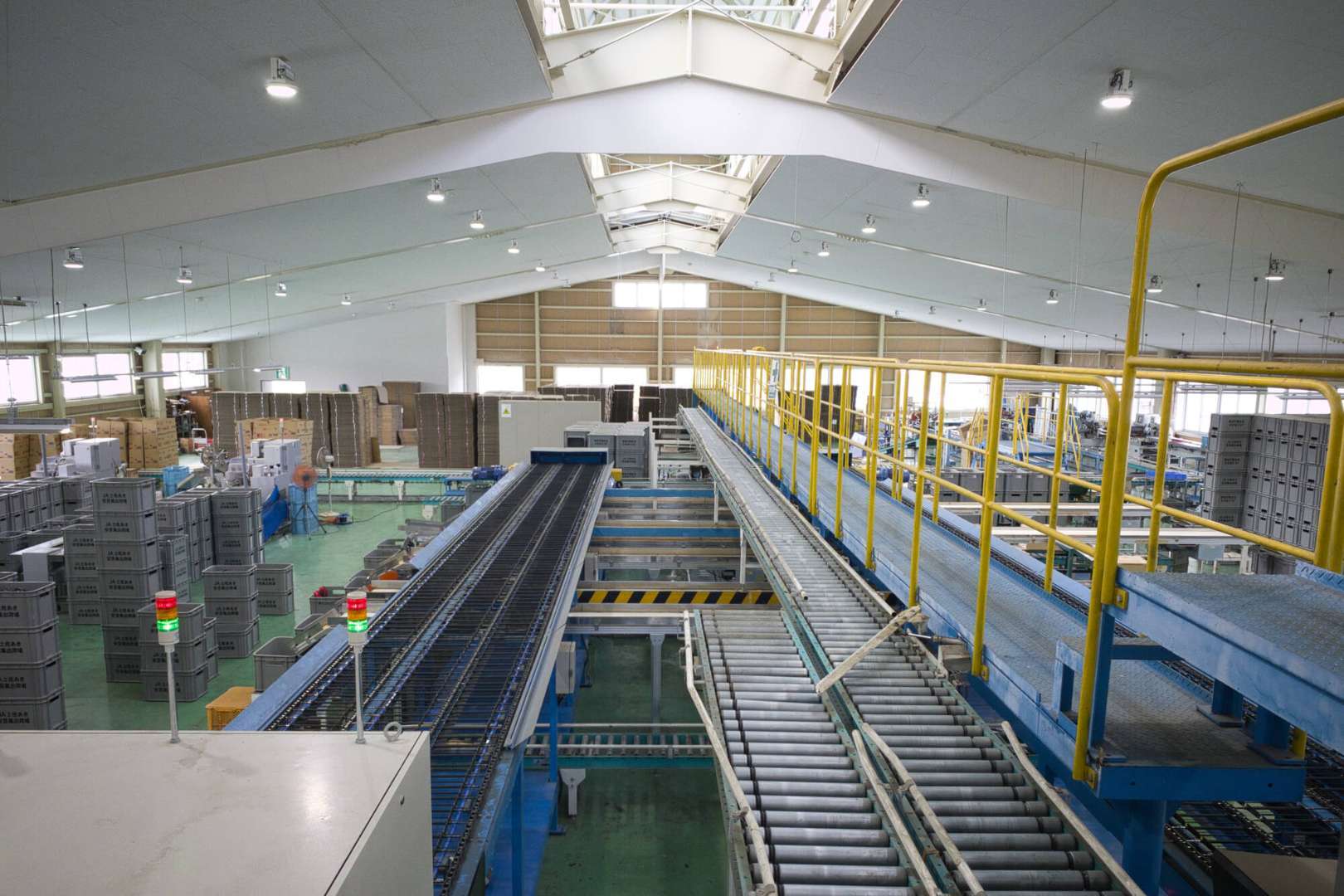

■マテハン（マテリアルハンドリング）とは

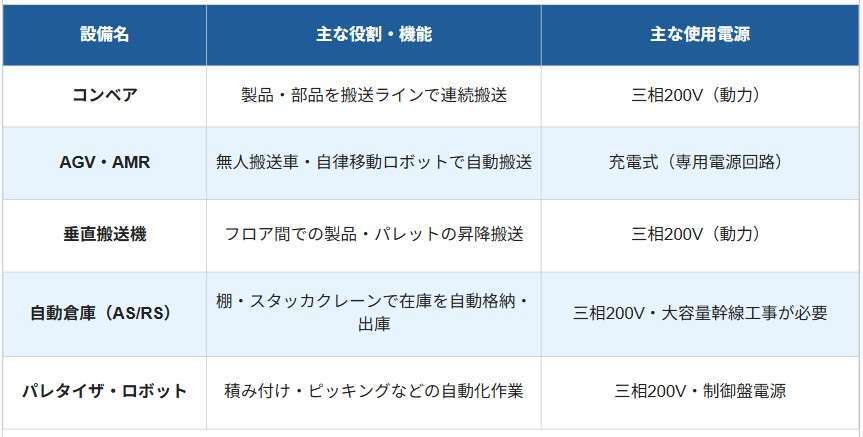

マテハンとは「マテリアルハンドリング（Material Handling）」の略称で、工場・物流倉庫における原材料・部品・製品の運搬、保管、仕分け、供給を行う手法・設備の総称です。製造ラインや物流拠点の自動化・省人化を推進するうえで、中心的な役割を担います。代表的なマテハン設備の種類と特徴は以下の通りです。
※上記設備はいずれも導入時に動力電気工事が必須です。電気工事の計画は、機器選定と同時並行で進めることを推奨します。
■マテハン設備はなぜ電気容量を圧迫するのか？
コンベア・AGV・垂直搬送機・自動倉庫（AS/RS）・パレタイザなど、マテハン設備のほぼすべてが三相200Vの動力電源を使用します。マテハン設備は単相100Vの一般機器と比べて消費電力が格段に大きい場合が多く、複数台を同時稼働させようとすると既存の電気設備では容量が足りなくなってしまいます。
典型的な問題は、主に「既存の分電盤やキュービクルの容量が新設設備の電力需要を満たせない」「動力回路が足りず、コンベアラインごとに専用回路の増設が必要になる」「AGVの充電ステーション設置のための電源が確保されていない」の3パターンです。
上記の問題は、機器メーカーの納品・設置とは別に、電気工事業者が事前に対処しなければなりません。工事を始めてから問題が発覚すると、工期が数週間単位で延びる恐れもあります。
■導入前に確認すべき電気設備の3つのチェックポイント
マテハン設備の選定の際は、並行して必ず電気工事業者に現地確認を依頼してください。確認すべきポイントは、主に以下の3点です。
① キュービクル（高圧受電設備）の残余容量
工場・大型倉庫の多くは、高圧受電設備（キュービクル）をもっています。マテハン設備を大規模導入する場合、契約電力の変更や変圧器の増設が必要になる場合があり、確認が遅れると、電力会社との契約手続きが工期のボトルネックになります。電力会社への申請は一般的に1〜3ヶ月程度かかるため、計画初期に動くことが必須です。
② 分電盤・動力盤の空きブレーカー数
追加工事の規模は、既存の動力盤にどれだけ空き回路があるかに応じて決まります。コンベア1ラインに対して専用の動力回路が1〜複数必要になるのが一般的で、空きがない場合は動力盤の増設・更新が必要となり、費用と工期を大きく左右します。
③ 幹線ケーブルの許容電流
引込口から各設備までの幹線ケーブルが、新たに追加される負荷に耐えられるかを確認することも必要です。老朽化した施設では、幹線そのものを引き直す必要があるケースもあります。確認作業は設備図面を現地で照合する必要があり、電気工事の専門知識が求められます。
マテハン導入・更新や緊急対応は石田電気工事まで！各種電気設備に精通したプロが、一貫対応させていただきます。まずはお気軽にご相談ください。
無料相談・お見積りはこちら
https://www.m-and-i-ishida.jp/contact

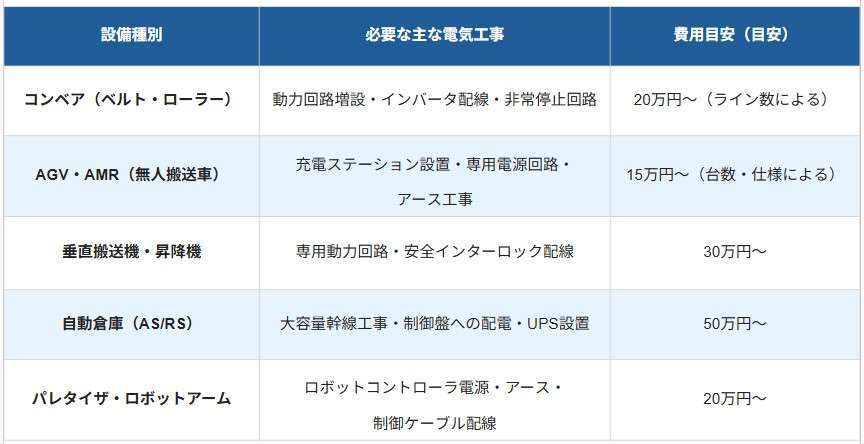

■設備種別ごとの電気工事内容と費用の目安
マテハン設備の種類によって、必要な電気工事の内容が異なります。下記は、代表的な設備の工事内容と費用の目安です。ただし、実際の金額は、設備台数・既存設備の状態・施設規模によって異なります。
※上記はあくまでも参考値であり、実際の費用は既存設備の状態や施工条件によって大きく変わります。正確な金額は、お見積もりにてご確認ください。
無料お見積りはこちら
https://www.m-and-i-ishida.jp/contact
●コスト最適化のために知っておきたい3つの戦略
電気工事のコストを抑えながら品質を担保するためには、「いつ」「誰に」「何を」依頼するかが重要です。無駄な費用を削減するためには、以下の3つのポイントがあります。
戦略① 機器メーカーへの発注と並行して電気工事の設計を始める
コスト削減のためにも、マテハン設備の機器メーカーが決まった段階ですぐに電気工事業者へ相談することがポイントです。設計段階で配線ルート・電源容量・工事工程を確定できれば、後から発生する設計変更費用や工期延長によるコストを回避できます。後工程で発覚した問題を修正すると、事前対処の3〜5倍のコストがかかるケースも珍しくありません。
戦略② 複数工事の同時発注でスケールメリットを活かす
コンベアの動力工事やAGV充電設備、LED照明の更新、空調の電気工事など、複数の工事が必要になるタイミングで一括発注することで、足場費用や移動費用、人件費が圧縮できます。石田電気工事では、設計から施工まで一貫対応しているため、複数工事の同時進行にも対応可能です。
戦略③ 省エネ補助金の活用を電気工事と組み合わせる
マテハン設備の導入に伴うLED化や高効率変圧器への更新、インバータ制御の導入などは、省エネ補助金（環境省・経済産業省の各種補助金）の対象となる場合があります。補助金申請には電気工事の見積書・仕様書が必要となるため、補助金活用を前提とした電気工事設計を早期に依頼することが重要です。
●よくある失敗事例：電気工事を後回しにした場合
実際に電気工事の計画を後回しにしたことで起きた問題を、パターン別にご紹介します。
【事例A】コンベア納品後に容量不足が発覚
機器メーカーから設備が納品されたタイミングで既存分電盤の容量不足が発覚し、追加で動力盤の新設工事が必要になりました。稼働開始が3週間遅延し、追加工事費用は当初予算の30%増となってしまいました。
【事例B】AGV導入後に誤作動が多発
AGVの充電ステーション設置時にアース工事を省略したため、インバータからの電気ノイズがAGVの制御系統に影響し、走行中の誤作動が頻発するようになってしまいました。対策工事として、後からノイズフィルタの設置と配線の引き直しが必要となりました。
【事例C】電力会社への申請が間に合わなかった
大型自動倉庫の導入に際して電力会社への契約電力変更申請が必要だったにもかかわらず、電気工事業者との連携不足で工程表に組み込まれていませんでした。申請が間に合わなかったことで、設備の完成後も1ヶ月以上稼働できない状態が続いてしまいました。
いずれのケースも、導入計画の初期段階で電気工事業者に相談していれば回避できた問題です。
マテハン導入・更新や緊急対応も石田電気工事まで！各種電気設備に精通したプロが、一貫対応させていただきます。まずはお気軽にご相談ください。
無料相談・お見積りはこちら
https://www.m-and-i-ishida.jp/contact
■石田電気工事が選ばれる理由
石田電気工事は、埼玉県さいたま市を拠点に、工場・物流倉庫・商業施設・医療施設など幅広い業種の企業様から電気工事のご依頼をいただいています。
弊社は自社施工100%で、設計から施工・アフターフォローまで一貫して対応しています。工場や倉庫、保育施設など、年間400件超の施工実績を誇り、埼玉・東京・北関東エリアへの迅速な現地対応が可能です。マテハン設備の機器メーカーと連携した工程管理にも対応しており、導入前の無料相談・現地調査から対応可能です。
また、弊社は電気工事を通してお客様の企業全体の課題解決をサポートすることを目標としています。マテハン導入・更新に伴う電気工事のご相談は、お気軽に石田電気工事までお問い合わせください。
●よくあるご質問
よくある質問への回答は、以下の通りです。
◆ Q. 機器メーカーの納期に合わせた工事スケジュールは組めますか？
はい、対応可能です。機器メーカーの工程表を共有いただければ、電気工事の施工タイミングを合わせたスケジュールを作成いたします。設計段階からのご相談を推奨しています。
◆ Q. 工場の稼働を止めずに工事はできますか？
規模・工事内容によりますが、夜間・休日施工や部分停電での工事対応も可能です。お客様の操業スケジュールを優先した施工計画をご提案いたします。
◆ Q. 既存の図面がない施設でも対応できますか？
現地調査をもとに電気設備の状況を確認しますので、図面がない場合でも対応可能です。まずはお気軽にご相談ください。
