LBS（高圧交流負荷開閉器）の更新は、キュービクル式高圧受電設備を安全に使用するために欠かせない大切な工事です。この記事では、LBSの更新を指摘された際に確認すべきことやVCBとの違い、交換の必要性について、わかりやすく解説します。
■保安協会から「LBSの更新」を指摘されたら？まず確認すべきこと
電気事業法に基づいて、キュービクルは定期点検が義務付けられています。ここでは、定期点検で保安協会からLBSの更新について指摘される背景や工事業者の選び方について、わかりやすくご紹介します。
・なぜ、今すぐトラブルが起きていないのに指摘されるのか？
LBSは、日本電機工業会（JEMA）などの指針において、設置から15年を目安に更新することが推奨されています。設置から10〜15年が経過している場合、見た目に問題がなくても、内部パーツの寿命を迎えている恐れがあるため、突然の故障リスクが一気に高まります。
また、絶縁材の劣化や温度上昇によって変色している場合も危険なサインです。長年の通電熱などで絶縁材料が変色すると、遮断性能が落ち、漏電やショートを引き起こしやすくなります。さらに、湿気や雨水によるサビや腐食が進行すると、異常発熱して火災につながる恐れもあります。
焦げ跡や黒い斑点（アーク痕）がある場合も、大変危険な状態です。開閉時の火花（アーク）による焦げ跡は、内部で高熱が発生した明白な形跡であるため、火災や感電などの重大事故につながるリスクが高いです。また、LBS本体の操作不良や動作異常がある場合も、緊急時にスイッチが切れず事故を防げない恐れがあるため、早急な更新が推奨されます。
・指摘を放置するリスク（波及事故と全館停電の恐れ）
LBSの更新を指摘されたにもかかわらず、そのまま放置してしまうと、重大な事故につながる危険があります。例えば、経年劣化によるヒューズ切れが生じると、全館停電が発生してしまいます。特に、ヒューズが1本だけ切れる「欠相」の状態は、大型モーターの焼き付きやLBS本体の炎上を引き起こす恐れがあり、非常に危険です。
また、LBSが正常動作せず自社で電気を遮断できない場合、事故の影響が外の送電網へ漏れ出し、近隣地域を巻き込む波及事故につながる恐れもあります。周辺一帯を停電させてしまうと、巨額の損害賠償が発生したり、社会的信用の失墜を招いたりするリスクがあります。
・「どこに頼めばいい？」と慌てる前に知っておきたい工事会社の選び方
LBSの更新を指摘された際に慌てることのないよう、更新工事の依頼先の選び方を知っておくと安心です。
地元の電気工事店は、中間マージンがなく適正価格で施工でき、地域密着のため緊急時も迅速に駆けつけてもらえるというメリットがあります。しかし、業者によって技術力や高圧設備の施工実績にばらつきがあるため、見極めが必要です。
電気保安協会などの保安管理委託業者は、普段から設備の状況を把握しているため、現状に合わせたスムーズな引き継ぎが可能です。一方で、工事自体は提携会社へ委託することが多いため、中間マージンによる費用アップや手配のタイムラグが生じる恐れがあります。
大手サブコンや建設会社の場合は、大規模な工事実績と高い管理体制があるため、品質面での安心感があります。しかし、現場管理費や下請けへの再委託費が上乗せされるため、全体的な費用が高額になりがちです。
電材卸や施工管理専門会社の場合は、機器の調達力が高く、特殊な部材でも柔軟に手配することが可能です。ただし、実際の施工は外部へ委託するため、直接施工店に比べて費用や納期の細かな調整が利きにくいというデメリットもあります。
■LBSとVCBの違いとは？役割とそれぞれの交換時期
LBSとVCBの違いについて、それぞれ見ていきましょう。

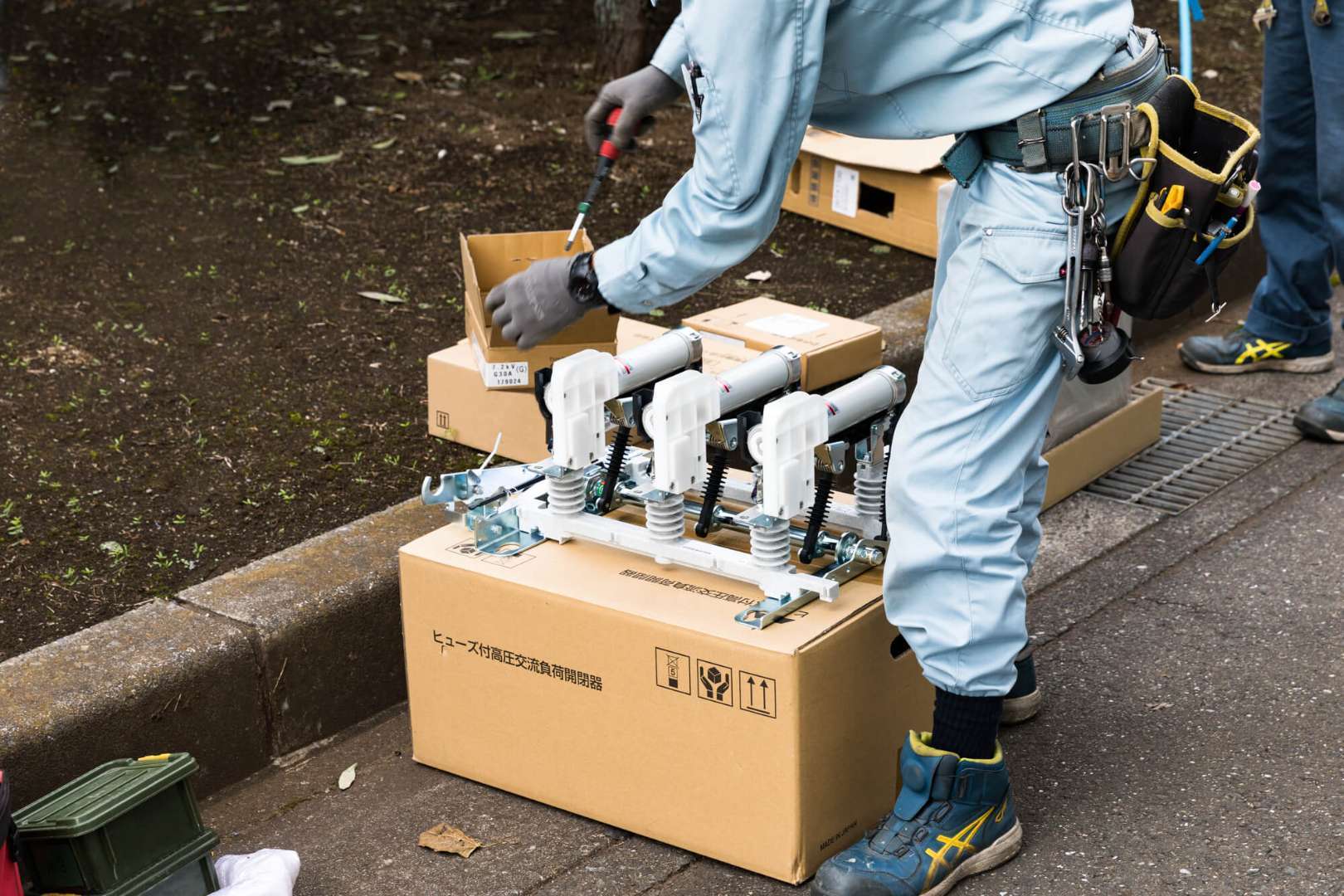

・LBS（高圧負荷開閉器）の役割と特徴
LBSは、普段の負荷電流を開閉するための高圧用スイッチです。高圧電力（6,600V）を扱う施設において、通常時に流れている負荷電流を安全にON/OFF（通電・遮断）する役割を果たします。また、点検や改修工事の際に、作業領域へ電流が流れないよう電路を物理的に切り離し、安全作業のための仕切りとして機能します。
・VCB（真空遮断器）との決定的な違い（遮断能力と用途の差）
VCBは、大電流を安全に遮断できる装置です。VCBは、真空中で安全にアークを消去でき、単体でショートなどの事故電流を急速遮断できます。対して、LBSは単体では短絡保護ができず、電力ヒューズ（PF）の併用が必要となります。
・LBSとVCBの交換時期（推奨更新周期）はどちらも15年〜20年
日本電機工業会（JEMA）の指針では、LBS・VCBともに更新の推奨時期の目安は15年〜20年とされています。機器本体の寿命目安は同じであるため、交換・更新時には単なる年数だけでなく、「設備容量」や「停電時の復旧スピード」などの運用面を踏まえた選定が重要となります。
・更新時にLBSとVCBのどちらを選ぶべきか？
基本的には、契約電力やトランス容量（変圧器容量） が300kVA未満であれば「LBS＋電力ヒューズ」、300kVA以上であれば「VCB」が一般的な選定基準です。特に、小・中規模設備でコストを抑えたい場合は、機器本体が比較的安価なLBS＋電力ヒューズの組み合わせが適しています。
また、容量が300kVA未満であっても、事故時の即時復旧や将来の設備増設を見据える場合は、VCBへのアップグレードを検討してもよいでしょう。
■「壊れていないのに交換？」代表が語る、設備更新の本質
ここでは、設備更新の本質的な必要性について解説します。
・【代表インタビュー】「動いているから大丈夫」が一番危険な理由
「稼働状況」と「設備の安全・健全性」はまったく別のものであり、設置から時間が経つほど、目に見えない内部劣化によってさまざまなリスクが生じていきます。
・経年劣化による遮断失敗リスクと、近隣を巻き込む「波及事故」の怖さ
経年劣化が進んだLBSは、いざという時に電路を遮断できない『遮断失敗リスク』を抱えることになります。LBSが正常に遮断できなかった場合、事故電流が電力会社側の配電線へと逆流し、近隣のビルや工場、住宅などを巻き込む大停電を引き起こす恐れがあります。
・限界を迎えた絶縁性能：目に見えない劣化のリスク
外観から判別しにくい内部劣化は、火災や波及事故につながるリスクがあるため、点検を適切に実施し、計画的に新品へ更新することが重要です。
■保安協会の提案をそのまま受ける前に！電気工事店へ直で相談するメリット
定期点検後に電気工事店へ直接相談するメリットを詳しく見ていきましょう 。
・メーカー選定の自由度が高く、最適な提案が受けられる
工事店は特定の製造メーカーの系列に属していないことが多く、予算に応じて自由度の高い選択が可能です。
・中間マージンを抑えた適正価格での施工が可能
下請け業者を介さないため、仲介手数料や営業経費がかからず、適正価格で工事ができます。
・石田電気工事なら、点検から施工・アフターフォローまでワンストップ
石田電気工事は、埼玉県さいたま市を拠点に、工場・物流倉庫・商業施設・医療施設など幅広い業種の企業様から電気工事のご依頼をいただいている地元密着の電気工事業者です。弊社は自社施工100%で、設計から施工、アフターフォローまで、ワンストップでトータルサポートいたします。
工場・倉庫・保育施設など、年間400件超の豊富な施工実績も弊社の強みです。無料相談・現地調査から対応可能ですので、電気工事のことでしたら、どんなことでも安心してお任せください。
